Vous voulez fabriquer un mécanisme pour lame orientable ? Vous rêvez d’une pergola bioclimatique faite maison ou d’un brise-vue ajustable selon le soleil ? Vous cherchez à économiser des milliers d’euros par rapport aux solutions industrielles ?
Vous êtes au bon endroit ! Créer son propre système de lames orientables, c’est possible et c’est même plus abordable que vous ne le pensez.
Dans ce guide complet, vous découvrirez tout ce qu’il faut savoir pour concevoir et fabriquer un mécanisme fonctionnel. Des matériaux aux outils, en passant par les calculs de dimensionnement et les options de motorisation, on va tout passer en revue.
Prêt à vous lancer dans cette aventure de bricolage qui va transformer votre extérieur ? C’est parti !
Principes mécaniques et amplitude de rotation
Le mécanisme lames orientables fonctionne sur un principe simple : toutes les lames pivotent simultanément grâce à un système de tringlerie. Chaque mécanisme couvre une hauteur standard de 47,5 cm et peut accueillir 5 lames.
L’amplitude de rotation atteint généralement 150 à 160 degrés, ce qui vous offre un contrôle parfait sur l’ensoleillement et la ventilation. Cette plage de mouvement permet de passer d’une position complètement fermée à une ouverture maximale.
Le système modulaire présente un avantage majeur : vous pouvez connecter plusieurs mécanismes pour couvrir de grandes surfaces. Pour une pergola de 600 × 400 cm en aluminium, vous aurez besoin d’environ 27 mécanismes (3 lignes de largeur × 8 mécanismes en profondeur, plus les ajustements).
La précision d’assemblage détermine la qualité du fonctionnement. Chaque axe doit être parfaitement aligné et les roulements correctement dimensionnés pour éviter les blocages et garantir une rotation fluide sur plusieurs années.
Choix des matériaux : aluminium, acier, bois
L’aluminium reste le meilleur compromis pour vos lames orientables. Léger, résistant à la corrosion et facile à usiner, il supporte des largeurs jusqu’à 200 cm sans déformation. La garantie anticorrosion peut atteindre 10 ans selon les fournisseurs.
Pour les éléments structurels du mécanisme, l’acier inoxydable s’impose. Les axes, roulements et pièces de liaison nécessitent cette robustesse pour supporter les contraintes répétées d’ouverture et fermeture.
Le bois présente un attrait esthétique indéniable, mais ses limites techniques sont réelles. Ne dépassez pas 100 cm de largeur pour éviter le flambage et les déformations liées aux variations d’humidité. L’épaisseur standard de 20 mm avec une largeur de 100 à 120 mm offre le meilleur équilibre.
| Matériau | Largeur max | Avantages | Inconvénients |
|---|---|---|---|
| Aluminium | 200 cm | Légèreté, durabilité | Coût plus élevé |
| Bois | 100 cm | Esthétique, isolant | Entretien, déformation |
| Acier inox | Variable | Solidité maximale | Poids, prix |
Composants essentiels et conception
Votre mécanisme comprend plusieurs éléments critiques. Les axes de rotation en acier inoxydable de 12 à 16 mm de diamètre constituent l’épine dorsale du système. Chaque axe doit être usiné avec précision pour éviter les jeux excessifs.
Les roulements à billes étanches prolongent considérablement la durée de vie. Optez pour des références de qualité industrielle, même si l’investissement initial est plus important. Cette durabilité se ressent sur le long terme.
La tringlerie de connexion synchronise le mouvement de toutes les lames. Un système de biellettes en aluminium ou acier assure cette transmission. Les fins de course mécaniques ou électroniques protègent le mécanisme contre les efforts excessifs.
Pour calculer le nombre de mécanismes nécessaires, divisez votre hauteur totale par 47,5 cm. Un panneau de 250 cm de haut nécessite 250 ÷ 47,5 = 5,25, soit 5 mécanismes complets plus un ajustement pour les 12,5 cm restants.
Outils nécessaires et préparation
L’outillage conditionne la qualité de votre réalisation. Une perceuse à colonne garantit la précision des perçages pour les axes. Une scie à métaux ou une meuleuse d’angle permet la découpe des profilés aluminium.
Un étau solide maintient les pièces pendant l’usinage. Les forêts HSS de différents diamètres (6, 8, 10, 12, 16 mm) couvrent la plupart des besoins. Un niveau à bulle précis assure l’alignement parfait des mécanismes.
Fabrication étape par étape
Commencez par usiner les axes de rotation. Découpez-les à la longueur exacte en ajoutant 2 cm pour les ajustements. Chanfreinez légèrement les extrémités pour faciliter l’insertion dans les roulements.

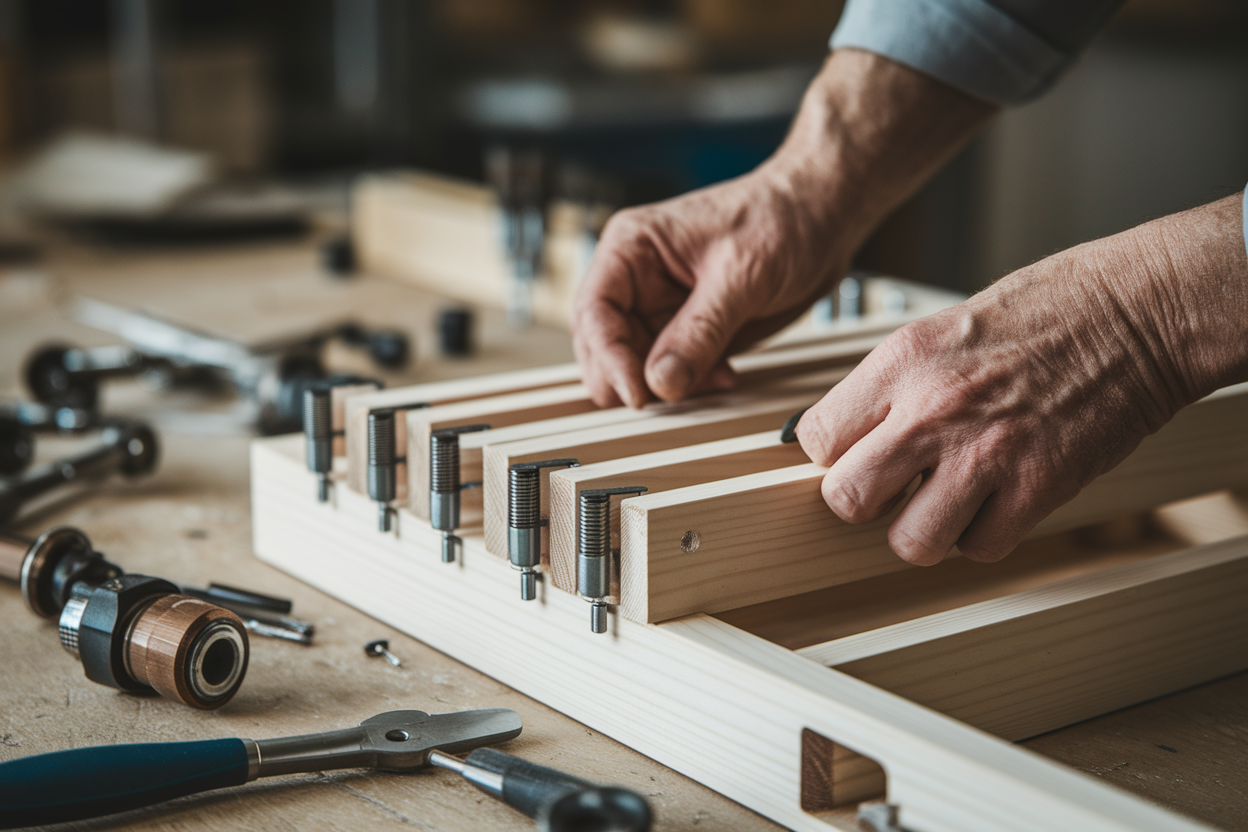

L’assemblage des paires gauche/droite demande une attention particulière. Chaque mécanisme fonctionne par paire pour synchroniser parfaitement le mouvement. Marquez clairement le côté gauche et droit pour éviter les erreurs de montage.
Les fixations sur lames nécessitent un perçage précis. Utilisez un gabarit pour garantir l’alignement sur toutes les lames. Un décentrage de quelques millimètres peut compromettre l’étanchéité en position fermée.
Testez chaque mécanisme individuellement avant l’assemblage final. Vérifiez la fluidité de rotation, l’absence de points durs et le bon fonctionnement des fins de course.
Motorisation et automatisation
La motorisation transforme votre installation en pergola bioclimatique moderne. Plusieurs options s’offrent à vous selon votre budget et vos exigences de confort.
Le moteur tubulaire reste la solution la plus compacte. Intégré directement dans l’axe principal, il offre une esthétique irréprochable. Sa puissance doit être calculée selon le poids total des lames et la résistance au vent.
Les vérins électriques constituent une alternative robuste pour les grandes installations. Leur course importante permet de gérer des mécanismes de forte amplitude. L’installation nécessite cependant plus d’espace technique.
Les capteurs météorologiques apportent une vraie valeur ajoutée. Un anémomètre ferme automatiquement les lames en cas de vent fort (généralement au-delà de 50 km/h). Le capteur de pluie déclenche la fermeture pour protéger votre extérieur.
Installation et entretien
La fixation au support conditionne la stabilité de l’ensemble. Sur structure bois, utilisez des tire-fonds de diamètre 10 mm minimum. Pour le béton, privilégiez des chevilles chimiques qui offrent une tenue supérieure aux chevilles mécaniques.
Le réglage des fins de course nécessite patience et précision. Démarrez par des courses réduites puis ajustez progressivement. Une course excessive peut endommager le mécanisme, tandis qu’une course insuffisante limite l’efficacité.
L’entretien préventif prolonge considérablement la durée de vie. Lubrifiez les roulements tous les 6 mois avec une graisse marine. Contrôlez le serrage des fixations après les premiers mois d’utilisation, car les dilatations peuvent créer du jeu.
Un projet DIY complet pour 16 m² coûte environ 3 000 euros contre 12 000 euros pour une solution industrielle équivalente. Cette économie substantielle justifie l’investissement en temps et en outils.
Questions fréquemment posées
Comment calculer le nombre exact de mécanismes pour ma pergola ?
Divisez votre hauteur totale par 47,5 cm (hauteur couverte par un mécanisme). Pour une pergola de 300 cm de haut : 300 ÷ 47,5 = 6,3. Vous avez besoin de 6 mécanismes complets plus un ajustement pour les 14 cm restants. Répétez ce calcul pour la largeur selon l’espacement de vos mécanismes.
Puis-je utiliser un kit lame orientable existant ?
Oui, plusieurs fournisseurs comme SUNDIY ou SAM-KIT proposent des kits modulaires. Ces solutions préfabriquées simplifient considérablement l’installation tout en conservant la flexibilité du système modulaire. Le coût reste inférieur aux pergolas industrielles complètes.
Quelle motorisation choisir pour débuter ?
Pour une première installation, optez pour une manivelle manuelle avec la possibilité d’ajouter ultérieurement un moteur. Cette approche permet de maîtriser le système avant d’investir dans l’automatisation. Les vérins électriques 24V offrent un bon compromis sécurité/performance pour la motorisation.
Comment assurer l’étanchéité entre les lames ?
L’étanchéité dépend principalement de la précision d’assemblage et de l’usinage des lames. Prévoyez un léger chevauchement (2-3 mm) en position fermée. Des joints d’étanchéité en EPDM peuvent être ajoutés sur les chants des lames pour une protection renforcée contre les intempéries.
