Votre voiture refuse de démarrer alors que le tableau de bord s’illumine parfaitement ? Vous entendez des clics bizarres quand vous tournez la clé de contact ? Vous soupçonnez que votre fusible de démarreur est HS mais vous n’êtes pas sûr des symptômes à surveiller ?
Eh bien, vous tombez à pic ! Car diagnostiquer un fusible de démarreur défaillant, c’est souvent plus simple qu’on ne le pense.
Dans ce guide pratique, vous allez découvrir tous les indices qui trahissent un fusible de démarreur grillé, comment le localiser dans votre boîte à fusibles, et surtout les tests simples que vous pouvez réaliser vous-même avant de filer chez votre garagiste. Parce qu’un fusible, ça coûte 4-5 euros… mais une panne mal diagnostiquée peut vous revenir bien plus cher !
Vous êtes prêt à devenir un as du diagnostic automobile ? C’est parti pour tout savoir sur le fusible de démarreur !
Qu’est-ce que le fusible de démarreur et quel est son rôle ?
Le fusible de démarreur agit comme un garde du corps pour le circuit électrique de votre voiture. Cette petite pièce, souvent négligée, protège l’ensemble du système de démarrage contre les surtensions et les courts-circuits qui pourraient endommager des composants bien plus coûteux.
Concrètement, ce fusible se trouve sur le chemin entre la batterie et le démarreur de votre véhicule. Quand vous tournez la clé de contact, le courant passe par ce fusible avant d’alimenter le relais de démarreur, puis le démarreur lui-même. Si tout va bien, le moteur se lance. Si une anomalie électrique survient, le fusible ‘saute’ et coupe le circuit pour éviter des dégâts plus importants.
C’est un peu comme un disjoncteur domestique : il se sacrifie pour sauvegarder le reste de l’installation. Dans votre voiture, cela peut concerner le démarreur (qui coûte entre 100 et 500 euros à remplacer), le relais démarreur, ou même des éléments du faisceau électrique.
Le fusible de démarreur se présente généralement sous la forme d’un petit boîtier coloré, avec un ampérage spécifique inscrit dessus (souvent entre 20 et 40 ampères selon le modèle de véhicule). Il contient un filament électrique calibré qui fond dès que l’intensité dépasse le seuil de sécurité.
Symptômes d’un fusible démarreur HS : les signes qui ne trompent pas
Reconnaître les symptômes d’un fusible démarreur grillé vous fera gagner du temps et de l’argent. Voici les indices les plus révélateurs que vous devez surveiller :
Le tableau de bord s’allume mais le démarreur reste muet
C’est LE symptôme classique ! Vous tournez la clé, tous les voyants du tableau de bord s’allument normalement, les phares fonctionnent, la radio marche… mais quand vous basculez sur la position ‘démarrage’, il ne se passe strictement rien. Aucun bruit du démarreur, pas de tentative de lancement du moteur.
Ce scénario différencie clairement un problème de fusible d’une batterie complètement déchargée (qui ne permettrait même pas l’allumage du tableau de bord).
Des clics répétés à la mise du contact
Parfois, vous entendez une série de ‘clic-clic-clic’ rapides quand vous tentez de démarrer. Ces clics proviennent souvent du relais de démarreur qui tente de s’enclencher mais n’arrive pas à maintenir le contact à cause du fusible défaillant.
Démarrages intermittents et aléatoires
Un fusible en fin de vie peut créer des pannes intermittentes. Votre voiture démarre parfois du premier coup, puis refuse de démarrer pendant plusieurs tentatives, avant de repartir ‘miraculeusement’. Ce comportement erratique signale souvent un fusible sur le point de lâcher définitivement.
Odeur de brûlé ou traces de surchauffe
Si vous ouvrez le capot et sentez une odeur électrique désagréable, ou si vous repérez des traces noirâtres autour de la boîte à fusibles, c’est que votre circuit électrique a surchauffé. Le fusible a probablement fondu pour protéger le reste.
Fusible visiblement grillé ou noirci
À l’inspection visuelle, un fusible HS présente souvent un filament rompu visible à travers le plastique transparent, ou une couleur noircie/brunâtre caractéristique. Certains fusibles explosent littéralement et présentent des déformations du boîtier plastique.
Causes principales d’un fusible de démarreur qui grille
Comprendre pourquoi votre fusible démarreur claque vous aidera à éviter que le problème ne se reproduise. Voici les causes les plus fréquentes :
Court-circuit dans le câblage
Un fil dénudé qui touche la masse, une connexion défaillante, ou un câblage endommagé peut provoquer un court-circuit. Le courant prend alors un chemin plus direct, créant une surtension qui fait sauter le fusible. Cette situation arrive souvent après des travaux sur le véhicule, un accident, ou simplement l’usure du faisceau électrique.
Démarreur en fin de vie ou défectueux
Un démarreur qui vieillit (au-delà de 150 000 à 200 000 km généralement) peut consommer plus de courant que prévu. Ses charbons usés, ses bobinages détériorés ou son système d’engrenage grippage entraînent une surconsommation électrique qui finit par faire céder le fusible protecteur.
Relais de démarreur défaillant
Le relais démarreur peut lui-même tomber en panne et créer des arcs électriques ou des résistances anormales. Un relais qui ‘colle’ ou qui présente des contacts oxydés va perturber le circuit et potentiellement faire griller le fusible.
Surtension du système électrique
Un alternateur qui débite trop de tension (au-delà de 14,4V généralement), une batterie défectueuse qui crée des pics de tension, ou des accessoires électriques mal installés peuvent surcharger l’ensemble du circuit électrique et endommager le fusible.
Connexions corrodées ou desserrées
Des bornes de batterie oxydées, des cosses mal serrées ou des connexions corrodées créent des résistances parasites. Le système compense en demandant plus de courant, ce qui peut dépasser la capacité du fusible et le faire fondre.
Localiser et identifier le fusible de démarreur
Pour diagnostiquer votre fusible démarreur, encore faut-il le trouver ! Sa localisation varie selon les modèles de véhicules, mais voici les endroits les plus courants :

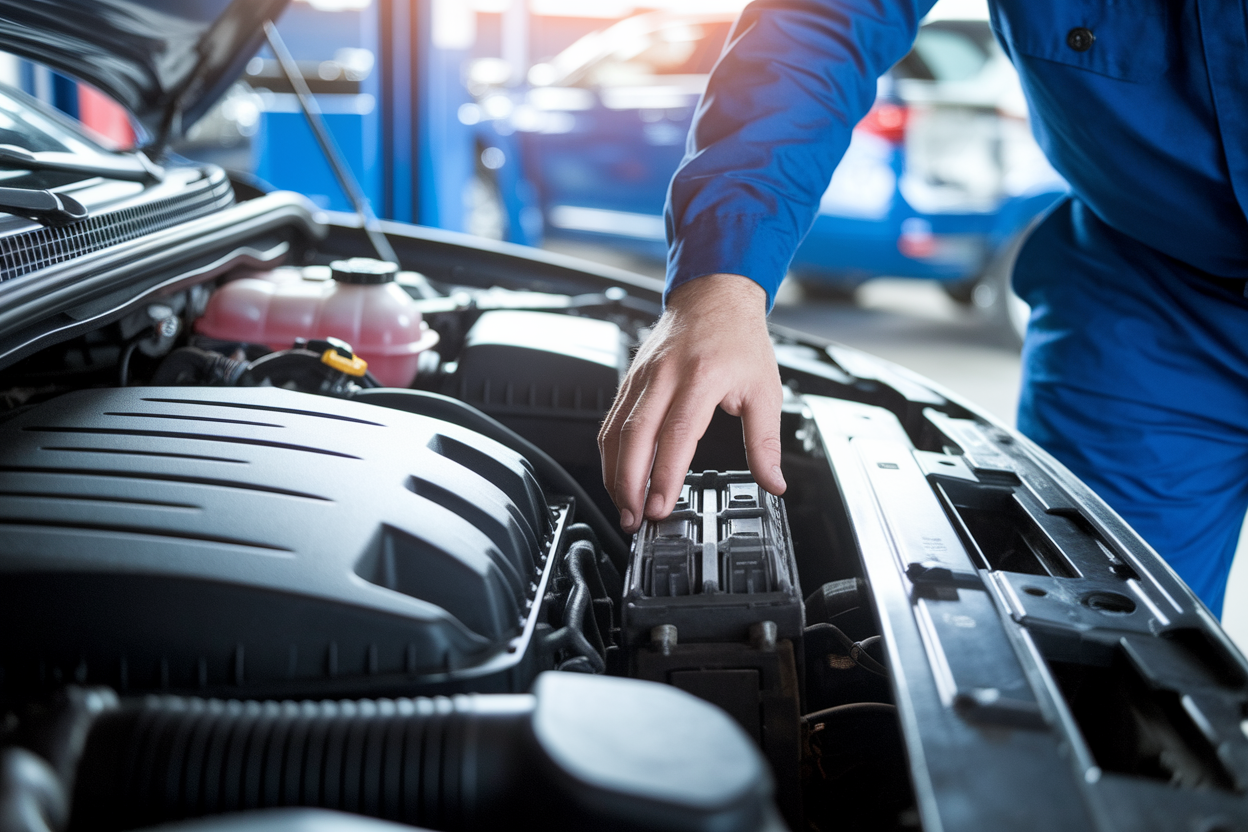

Dans la boîte à fusibles sous le capot
La majorité des véhicules placent le fusible de démarreur dans la boîte à fusibles principale située sous le capot, près de la batterie. Cette boîte rectangulaire noire contient généralement les fusibles et relais des circuits de forte puissance.
Cherchez un fusible étiqueté ‘STARTER’, ‘START’, ‘STR’, ou parfois ‘IGN’ (ignition). L’ampérage est généralement compris entre 20 et 40A selon votre modèle.
Dans la boîte à fusibles de l’habitacle
Certains modèles placent ce fusible dans la boîte située dans l’habitacle, souvent côté conducteur sous le tableau de bord ou dans la console centrale. Cette configuration est moins fréquente mais existe sur certains véhicules.
Consultation du manuel utilisateur
Le moyen le plus sûr reste de consulter le manuel de votre véhicule. Il contient toujours un schéma précis de la boîte à fusibles avec l’emplacement exact et l’ampérage du fusible démarreur. Certains véhicules ont même ce schéma collé sur le couvercle de la boîte à fusibles.
Identification par la couleur et l’ampérage
Les fusibles automobiles suivent un code couleur standard selon leur ampérage :
- Rouge : 10A
- Bleu : 15A
- Jaune : 20A
- Vert : 30A
- Orange : 40A
Le fusible de démarreur étant généralement un gros consommateur, il sera souvent jaune, vert ou orange.
Tests simples pour diagnostiquer un fusible ou relais défaillant
Vous soupçonnez votre fusible de démarreur ? Voici les tests simples que vous pouvez réaliser avec un équipement minimal :
Inspection visuelle du fusible
Commencez par retirer délicatement le fusible suspect (éteignez le contact et débranchez la batterie par sécurité). Examinez le filament métallique à travers le plastique transparent. Un fusible HS présente généralement :
- Un filament rompu ou absent
- Des traces de brûlure noires ou brunes
- Un boîtier plastique fondu ou déformé
- Des bornes métalliques corrodées ou noircies
Test à la lampe témoin
Avec une simple lampe témoin 12V (disponible pour quelques euros en magasin auto), vous pouvez vérifier la continuité. Placez les deux pointes de la lampe sur les deux bornes du fusible. Si la lampe s’allume, le fusible est bon. Si elle reste éteinte, le fusible est grillé.
Test au multimètre
Plus précis, le multimètre en position ‘ohmmètre’ (résistance) vous donnera une mesure exacte. Un fusible sain affiche une résistance proche de 0 ohm (généralement moins de 1 ohm). Une résistance infinie (affichage ‘OL’ ou ‘1’) confirme que le fusible est coupé.
Test du relais de démarreur
Le relais de démarreur peut aussi être en cause. Pour le tester, localisez-le dans la boîte à fusibles (souvent à côté du fusible démarreur) et procédez ainsi :
- Échangez temporairement le relais démarreur avec un autre relais identique (klaxon, phares, etc.)
- Si la voiture démarre avec l’autre relais, le relais démarreur était défaillant
- Au multimètre, mesurez la résistance entre les bornes 30 et 87 : elle doit être inférieure à 1 ohm
Test de continuité du circuit
Pour vérifier que le problème vient bien du fusible et non du câblage, testez la continuité entre l’emplacement du fusible et le démarreur. Retirez le fusible, placez une pointe du multimètre sur une borne du porte-fusible, et l’autre sur la borne positive du démarreur. Une résistance faible confirme que le câblage est intact.
Vérifications préalables : batterie et alternateur
Avant d’incriminer le fusible de démarreur, quelques vérifications s’imposent sur l’ensemble du système électrique de votre véhicule :
État de la batterie
Une batterie faible ou défaillante peut créer des dysfonctionnements électriques qui endommagent les fusibles. Vérifiez :
- La tension au repos : elle doit afficher 12,6V minimum
- La tension au démarrage : elle ne doit pas chuter sous 10V
- L’état des bornes : elles ne doivent pas présenter de corrosion blanche ou verdâtre
- Le niveau d’électrolyte si la batterie n’est pas étanche
Fonctionnement de l’alternateur
Un alternateur qui charge mal ou trop peut perturber tout le circuit électrique. Moteur tournant, la tension aux bornes de la batterie doit être comprise entre 13,5V et 14,4V. Au-delà ou en-dessous, votre alternateur nécessite probablement une révision.
Qualité des connexions électriques
Inspectez visuellement :
- Les cosses de batterie : elles doivent être propres et bien serrées
- Les connexions sur le démarreur : pas d’oxydation visible
- Le faisceau électrique : pas de câbles dénudés ou endommagés
- La masse du moteur : le câble de masse doit être solidement fixé
Que faire si le fusible grille de nouveau après remplacement ?
Vous avez remplacé votre fusible de démarreur et il grille à nouveau ? C’est le signe d’un problème plus profond qu’il faut absolument identifier :
Diagnostic approfondi du démarreur
Un démarreur défaillant est souvent la cause de fusibles qui grillent répétitivement. Les symptômes d’un démarreur HS incluent :
- Démarrages de plus en plus difficiles
- Bruits de cliquetis ou de grincement
- Odeur de brûlé après plusieurs tentatives
- Consommation électrique anormalement élevée
Un test professionnel révélera si le démarreur tire trop de courant (au-delà de 200-300 ampères selon les modèles).
Vérification du système de câblage
Un court-circuit intermittent peut faire griller les fusibles de façon aléatoire. Examinez minutieusement :
- Le faisceau électrique sous le capot
- Les connexions du démarreur et du relais
- Les passages de câbles qui pourraient frotter contre des pièces métalliques
- L’isolation des fils près des sources de chaleur
Codes défaut OBD et diagnostic électronique
Les véhicules modernes enregistrent des codes d’erreur quand le circuit de démarrage dysfonctionne. Les codes P0615, P0616 et P0617 concernent spécifiquement le relais de démarreur. Un diagnostic OBD peut révéler des informations précieuses sur l’origine de la panne.
Test de charge du circuit électrique
Avec un ampèremètre, mesurez la consommation réelle du circuit de démarrage. Si elle dépasse largement l’ampérage du fusible, le problème vient soit du démarreur, soit d’un court-circuit quelque part dans le système.
Remplacement du fusible : ampérage et précautions de sécurité
Le remplacement d’un fusible de démarreur est une opération simple, mais qui demande de respecter quelques règles importantes :
Choisir le bon ampérage
Ne remplacez JAMAIS un fusible par un autre d’ampérage supérieur ! Cette erreur courante peut endommager gravement votre installation électrique. L’ampérage est inscrit sur le fusible défaillant et dans votre manuel utilisateur. Les ampérages standards pour un fusible démarreur sont :
- 20A pour les petits moteurs (1.0L à 1.6L)
- 30A pour les moteurs moyens (1.6L à 2.5L)
- 40A pour les gros moteurs (au-delà de 2.5L)
Précautions de sécurité
Avant toute intervention sur le circuit électrique :
- Coupez le contact et retirez la clé
- Débranchez la borne négative de la batterie
- Attendez quelques minutes que les condensateurs se déchargent
- Utilisez des gants isolants si possible
- Ne touchez jamais simultanément deux bornes avec les mains nues
Coût et où se procurer un fusible de remplacement
Un fusible de démarreur coûte généralement entre 4 et 5 euros. Vous en trouverez dans :
- Les grandes surfaces auto (Norauto, Feu Vert, etc.)
- Les magasins de pièces détachées
- En ligne sur les sites spécialisés
- Chez votre concessionnaire (plus cher mais garantie constructeur)
Il est conseillé d’acheter plusieurs fusibles de rechange et de les garder dans la boîte à gants.
Installation du nouveau fusible
L’installation est très simple :
- Insérez le nouveau fusible dans son logement jusqu’au déclic
- Vérifiez qu’il est bien enfoncé et ne bouge pas
- Rebranchez la batterie
- Testez le démarrage
Quand faire appel à un professionnel ?
Certaines situations nécessitent l’intervention d’un garagiste professionnel ou d’un électricien automobile :
Fusibles qui grillent de façon répétitive
Si vous changez un fusible et qu’il regrille immédiatement ou après quelques démarrages, c’est qu’un problème sous-jacent persiste. Un diagnostic professionnel s’impose pour identifier la cause racine (démarreur défaillant, court-circuit, etc.).
Symptômes complexes ou multiples
Quand plusieurs symptômes électriques apparaissent simultanément (problèmes de charge, voyants qui clignotent, dysfonctionnements électroniques), le diagnostic dépasse souvent les compétences d’un bricoleur amateur.
Véhicules sous garantie
Sur un véhicule encore sous garantie, toute intervention amateur peut faire sauter la garantie constructeur. Mieux vaut confier le diagnostic au concessionnaire, même pour un simple fusible.
Coûts d’intervention professionnelle
Le diagnostic d’un problème de démarreur coûte généralement entre 50 et 100 euros chez un garagiste. Si le démarreur doit être changé, comptez entre 100 et 500 euros selon le modèle (prix moyen autour de 435 euros d’après les statistiques professionnelles).
Ces coûts peuvent sembler élevés, mais ils restent raisonnables comparés aux dégâts qu’un mauvais diagnostic pourrait causer sur l’installation électrique de votre voiture.
Questions fréquentes sur le fusible démarreur
Que se passe-t-il si le fusible de votre démarreur est grillé ?
Quand le fusible de démarreur est grillé, votre voiture ne peut plus démarrer car le circuit électrique entre la batterie et le démarreur est coupé. Les symptômes typiques sont : tableau de bord qui s’allume normalement mais aucune réaction du démarreur quand vous tournez la clé, absence de bruit de lancement du moteur, parfois des clics provenant du relais. C’est une panne de sécurité : le fusible s’est sacrifié pour protéger des composants plus coûteux d’une surtension ou d’un court-circuit.
Pourquoi le fusible du démarreur est-il grillé ?
Un fusible de démarreur grille généralement à cause d’une surconsommation électrique dans le circuit. Les causes principales incluent : un démarreur défaillant qui tire trop de courant, un court-circuit dans le câblage, un relais de démarreur défectueux, des connexions corrodées qui créent des résistances parasites, ou une surtension du système électrique (alternateur ou batterie défaillants). Le fusible fait son travail en coupant le circuit avant que des dégâts plus importants ne surviennent.
Comment savoir si son relais de démarreur est mort ?
Pour tester un relais de démarreur défaillant, plusieurs méthodes existent : échangez-le temporairement avec un autre relais identique de la boîte à fusibles – si la voiture démarre, le relais était HS. Au multimètre, testez la résistance entre les bornes 30 et 87 : elle doit être inférieure à 1 ohm. Vous pouvez aussi écouter : un relais sain fait un ‘clic’ franc quand il s’enclenche. Un relais mort reste silencieux ou produit des cliquetis répétés sans s’enclencher correctement.
Quels sont les symptômes d’un démarreur en court-circuit ?
Un démarreur en court-circuit présente plusieurs symptômes caractéristiques : odeur de brûlé électrique sous le capot, fusible de démarreur qui grille répétitivement, démarreur qui reste engagé après le lancement du moteur (bruit de grincement), consommation électrique anormalement élevée mesurable au multimètre, ou silence complet du démarreur malgré un fusible et un relais fonctionnels. Dans certains cas, vous pouvez observer de la fumée sortir du démarreur ou des étincelles au niveau des connexions électriques.
Où se trouve le fusible du démarreur sur la plupart des véhicules ?
Le fusible du démarreur se trouve généralement dans la boîte à fusibles principale située sous le capot, près de la batterie. Cherchez un fusible étiqueté ‘START’, ‘STARTER’, ‘STR’ ou ‘IGN’ avec un ampérage entre 20 et 40A selon votre modèle. Sur certains véhicules, il peut être dans la boîte à fusibles de l’habitacle sous le tableau de bord côté conducteur. Consultez le manuel utilisateur ou le schéma souvent collé sur le couvercle de la boîte à fusibles pour localiser précisément ce fusible sur votre modèle spécifique.
Peut-on remplacer un fusible de démarreur par un ampérage supérieur ?
Non, il ne faut JAMAIS remplacer un fusible par un ampérage supérieur ! Cette erreur courante peut causer des dégâts majeurs sur votre installation électrique. Le fusible est calibré précisément pour protéger le circuit : un ampérage trop élevé ne coupera pas assez tôt en cas de problème, risquant d’endommager le démarreur, le relais ou même de provoquer un incendie. Utilisez toujours l’ampérage exact indiqué sur le fusible d’origine et dans votre manuel utilisateur. Si le nouveau fusible grille immédiatement, c’est qu’un problème sous-jacent persiste et nécessite un diagnostic approfondi.
